型號 | SFC-825/IMS | 電源箱 | |
靜摩擦扭矩 Nm | 180 | 控制器 | |
額定電壓 DC-V | 24 | ||
功率 W（at75℃） | 25 | ||
重量 kg | 11 |

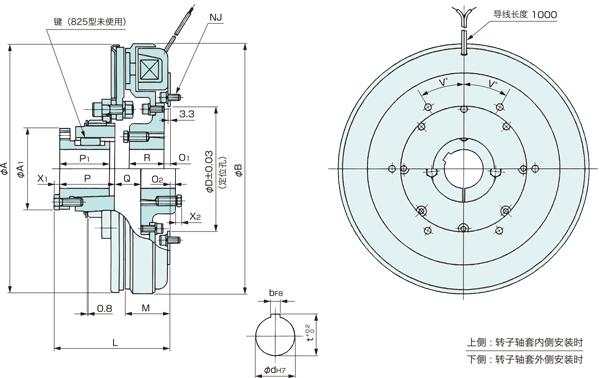

（注）轉子軸套的安裝根據中心線分為上下2種方式，不管哪種都能安裝。
單位：mm
徑向 | 軸向 | 安裝 | ||||
A | 218 | L | 105.5 | NJ | 數 | 6 |
A1 | 63.5 | M | 48.4 | 節圓直徑 | 107.9 | |
B | 218 | O1 | 17.5 | 螺栓 | M8×16 | |
D | 88.95 | O2 | 7.1 | V | 30 | |
P | 44.7 | 軸孔 | ||||
無接點控制器 | P1 | 32 | d | 28 | ||
Q | 38.5 | b | 7 | |||
R | 25.4 | t | 31 | |||
X1 | 4 | 電源箱 | ||||
X2 | 6 | |||||
